Powierzchnia użytkowa:
140,00m2
Garaż:
+ 20,40 m2
Kotłownia:
+ 3,00 m2
Powierzchnia zabudowy:
140,50 m2
Min. wymiary działki:
22,91 x 19,21 m
Wysokość w kalenicy:
8,63 m
Kąt nachylenia dachu:
40°
Rzut parteru
74,3 m2
| 1 | wiatrołap | 2,1 m2 |
| 2 | komunikacja | 4,6 m2 |
| 3 | pokój dzienny | 23,6 m2 |
| 4 | kuchnia | 10,1 m2 |
| 5 | jadalnia | 39 m2 |
| 6 | pokój gościnny - gabinet | 13,9 m2 |
| 7 | pom. gospodarcze - kotłownia | 3,0 m2 |
| 8 | łazienka | 3,2 m2 |
| 9 | pom. gospodarcze | 4,4 m2 |
| 10 | garaż | 20,4 m2 |
Rzut poddasza
65,7 m2
| 1 | komunikacja | 6,6 m2 | (6,6 m2) |
| 2 | sypialnia | 16,1 m2 | (20,1 m2) |
| 3 | sypialnia | 14,9 m2 | (18,8 m2) |
| 4 | pralnia - suszarnia | 2,7 m2 | (4,0 m2) |
| 5 | łazienka | 6,4 m2 | (8,4 m2) |
| 6 | garderoba | 5,8 m2 | (7,2 m2) |
| 7 | sypialnia | 13,2 m2 | (16,2 m2) |
(0,0 m2) - powierzchnia podłogi
Parametry budynku
Pow. użytkowa razem:
163,40 m2
Ilość pokoi:
5
Garaż:
1-stanowiskowy
Powierzchnia zabudowy:
140,50 m2
Min. szerokość działki:
22,91 m
Min. długość działki:
19,21 m
Wysokość w kalenicy:
8,63 m
Kąt nachylenia dachu:
40°
Powierzchnia dachu:
186,00 m2
Kubatura:
746,40 m3
Ogrzewanie:
Kocioł gazowy i instalacja solarna
Wentylacja:
Mechaniczna
Warunki techniczne projektu na rok:
2021
Technologia budowy
FUNDAMENTY
tradycyjne
ławy i stopy żelbetowe.
ŚCIANY
bloczek silikatowy + styropian
na etapie adaptacji projektu istnieje możliwość zamiany bloczka silikatowego na inny materiał o podobnych parametrach wytrzymałosciowych, np. na pustak ceramiczny.
ELEWACJA
tynk, płyta elewacyjna z włóknocementu
płytę elewacyjną z włóknocementu wykorzystaną jako materiał dekoracyjny można zamienić na etapie adaptacji projektu na inny, np. na deskę elewacyjną.
STROPY
żelbetowe wylewane
na etapie adaptacji projektu istnieje możliwość zmiany technologii stropu na gęstożebrowy lub prefabrykowany.
SCHODY
konstrukcji lekkiej
konstrukcja oraz materiały wykończeniowe schodów przewidziane do indywidualnej aranżacji. Możesz skorzystać z usług naszego Partnera. Formularz ofertowy dostępny w zakładce „kosztorys”.
DACH
dachówka ceramiczna lub cementowa
konstrukcja więźby przewidziana pod pokrycie ciężkie dla I strefy wiatrowej i II strefy śniegowej.
Opis

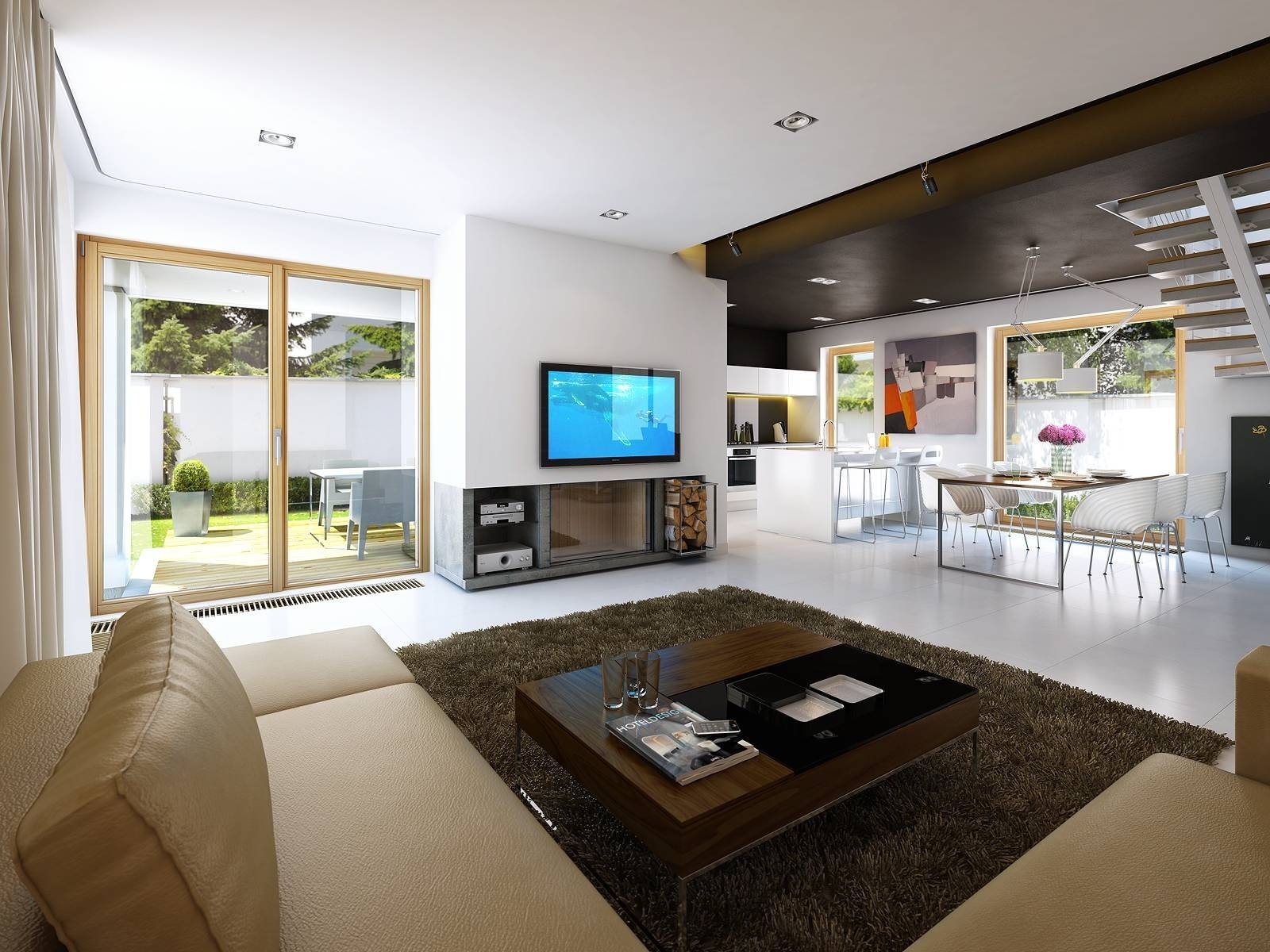

Projekt niedużego nowoczesnego domu przeznaczony na działki z wejściem od południa. Wariant „1A” jest w układzie funkcjonalnym identyczny jak wersja „1”, ale w przeciwieństwie do niej posiada tradycyjne wysunięte okapy dachowe. Dla uzyskania lepszych proporcji domu po wydłużeniu okapów wprowadziliśmy zmianę kąta nachylenia połaci z 42 na 40 stopni. Chociaż Prosty 1A zachowuje na elewacji nowoczesne materiały wykończeniowe, to modyfikacja dachu spowodowała, że budynek ma nieco bardziej tradycyjny wygląd.Zalety projektu:
- przeznaczony na płytkie działki z wejściem od południa
- optymalna powierzchnia użytkowa z wygodnym programem pomieszczeń
- nowoczesne otwarte wnętrze części dziennej, kuchnia z wyspą
- taras główny w podcieniu, połączony z salonem i kuchnią
- dodatkowy taras przy sypialni rodziców na poddaszu
- ponadczasowa forma
Autorzy: arch. Krzysztof Borowski, arch. Piotr Rynkiewicz
Minimalne wymiary działki / nasłonecznienie
Sprawdź warunki zabudowy lub wypis z MPZP
Poza minimalnymi wymiarami działki oraz odpowiednim nasłonecznieniem, istotne są również przypisane do każdej nieruchomości tzw. Warunki Zabudowy lub ograniczenia określone w Miejscowym Planie Zagospodarowania Przestrzennego. Jeśli masz wątpliwości oferujemy BEZPŁATNĄ ANALIZĘ WARUNKÓW ZABUDOWY.
Warianty
Podobne
Uproszczony kosztorys inwestorski
Tabela kosztorysu uproszczonego przedstawia koszty realizacji budynku w stanie "deweloperskim", tzn. przygotowanym do ostatecznych prac wykończeniowych, takich jak malowanie, montaż drzwi wewnętrznych, schodów systemowych, ułożenie parkietu glazury itp. Podane kwoty uwzględniają materiał oraz robociznę.
Kosztorys inwestorski
Kosztorys możesz zamówić łącznie z projektem lub oddzielnie korzystając z formularza zamówienia projektu. Kosztorys zamówiony łącznie z projektem jest dostarczany na płycie CD. Zamawiany oddzielnie jest plikiem w wersji elektronicznej wysyłanym na adres e-mail podany w formularzu. Cena kosztorysu wynosi 250 zł.
Realizacje
Ten projekt nie ma jeszcze zdjęć z realizacji. Twoja może być pierwsza.
Twoja budowa dobiega końca? Jesteś dumny z jej efektu i uważasz, że Twój dom zasługuje na wyróżnienie? Chciałbyś go zaprezentować szerszej publiczności? Jeśli tak to nie zwlekaj i już dziś prześlij zdjęcia na adres realizacje@domyzwizja.pl Zaprezentuj swój dom w serwisie i zainspiruj innych!
Dowiedz się
Zanim wybierzesz projekt
Zmiana w projekcie / adaptacja
Opinie
Dodaj opinię
Rzut parteru
74,3 m2
| 1 | wiatrołap | 2,1 m2 |
| 2 | komunikacja | 4,6 m2 |
| 3 | pokój dzienny | 23,6 m2 |
| 4 | kuchnia | 10,1 m2 |
| 5 | jadalnia | 39 m2 |
| 6 | pokój gościnny - gabinet | 13,9 m2 |
| 7 | pom. gospodarcze - kotłownia | 3,0 m2 |
| 8 | łazienka | 3,2 m2 |
| 9 | pom. gospodarcze | 4,4 m2 |
| 10 | garaż | 20,4 m2 |
Rzut poddasza
65,7 m2
| 1 | komunikacja | 6,6 m2 | (6,6 m2) |
| 2 | sypialnia | 16,1 m2 | (20,1 m2) |
| 3 | sypialnia | 14,9 m2 | (18,8 m2) |
| 4 | pralnia - suszarnia | 2,7 m2 | (4,0 m2) |
| 5 | łazienka | 6,4 m2 | (8,4 m2) |
| 6 | garderoba | 5,8 m2 | (7,2 m2) |
| 7 | sypialnia | 13,2 m2 | (16,2 m2) |
(0,0 m2) - powierzchnia podłogi
Parametry budynku
Pow. użytkowa razem:
163,40 m2
Ilość pokoi:
5
Garaż:
1-stanowiskowy
Powierzchnia zabudowy:
140,50 m2
Min. szerokość działki:
22,91 m
Min. długość działki:
19,21 m
Wysokość w kalenicy:
8,63 m
Kąt nachylenia dachu:
40°
Powierzchnia dachu:
186,00 m2
Kubatura:
746,40 m3
Ogrzewanie:
Kocioł gazowy i instalacja solarna
Wentylacja:
Mechaniczna
Warunki techniczne projektu na rok:
2021
Technologia budowy
FUNDAMENTY
tradycyjne
ławy i stopy żelbetowe.
ŚCIANY
bloczek silikatowy + styropian
na etapie adaptacji projektu istnieje możliwość zamiany bloczka silikatowego na inny materiał o podobnych parametrach wytrzymałosciowych, np. na pustak ceramiczny.
ELEWACJA
tynk, płyta elewacyjna z włóknocementu
płytę elewacyjną z włóknocementu wykorzystaną jako materiał dekoracyjny można zamienić na etapie adaptacji projektu na inny, np. na deskę elewacyjną.
STROPY
żelbetowe wylewane
na etapie adaptacji projektu istnieje możliwość zmiany technologii stropu na gęstożebrowy lub prefabrykowany.
SCHODY
konstrukcji lekkiej
konstrukcja oraz materiały wykończeniowe schodów przewidziane do indywidualnej aranżacji. Możesz skorzystać z usług naszego Partnera. Formularz ofertowy dostępny w zakładce „kosztorys”.
DACH
dachówka ceramiczna lub cementowa
konstrukcja więźby przewidziana pod pokrycie ciężkie dla I strefy wiatrowej i II strefy śniegowej.
Opis
Projekt niedużego nowoczesnego domu przeznaczony na działki z wejściem od południa. Wariant „1A” jest w układzie funkcjonalnym identyczny jak wersja „1”, ale w przeciwieństwie do niej posiada tradycyjne wysunięte okapy dachowe. Dla uzyskania lepszych proporcji domu po wydłużeniu okapów wprowadziliśmy zmianę kąta nachylenia połaci z 42 na 40 stopni. Chociaż Prosty 1A zachowuje na elewacji nowoczesne materiały wykończeniowe, to modyfikacja dachu spowodowała, że budynek ma nieco bardziej tradycyjny wygląd.Zalety projektu:
- przeznaczony na płytkie działki z wejściem od południa
- optymalna powierzchnia użytkowa z wygodnym programem pomieszczeń
- nowoczesne otwarte wnętrze części dziennej, kuchnia z wyspą
- taras główny w podcieniu, połączony z salonem i kuchnią
- dodatkowy taras przy sypialni rodziców na poddaszu
- ponadczasowa forma
Autorzy: arch. Krzysztof Borowski, arch. Piotr Rynkiewicz
Minimalne wymiary działki / nasłonecznienie
Sprawdź warunki zabudowy lub wypis z MPZP
Poza minimalnymi wymiarami działki oraz odpowiednim nasłonecznieniem, istotne są również przypisane do każdej nieruchomości tzw. Warunki Zabudowy lub ograniczenia określone w Miejscowym Planie Zagospodarowania Przestrzennego. Jeśli masz wątpliwości oferujemy BEZPŁATNĄ ANALIZĘ WARUNKÓW ZABUDOWY.
Uproszczony kosztorys inwestorski
Tabela kosztorysu uproszczonego przedstawia koszty realizacji budynku w stanie "deweloperskim", tzn. przygotowanym do ostatecznych prac wykończeniowych, takich jak malowanie, montaż drzwi wewnętrznych, schodów systemowych, ułożenie parkietu glazury itp. Podane kwoty uwzględniają materiał oraz robociznę.
Kosztorys inwestorski
Kosztorys możesz zamówić łącznie z projektem lub oddzielnie korzystając z formularza zamówienia projektu. Kosztorys zamówiony łącznie z projektem jest dostarczany na płycie CD. Zamawiany oddzielnie jest plikiem w wersji elektronicznej wysyłanym na adres e-mail podany w formularzu. Cena kosztorysu wynosi 250 zł.
Opinie
Prosty 1A
Czy projekt uwzględnia nowe normy obowiązujące od 01.2017r w odniesieniu do izolacyjności cieplnej przegród?
Prosty 1A
Ciekawi mnie jak jest rozwiązane oparcie stropu przy schodach, a w zasadzie jego brak. Patrząc na układ ścian nośnych wewnętrznych, strop rozpięty jest równolegle do dłuższych krawędzi budynku, co daje przypuszczenie, że przy schodach, wymaga on dodatkowego podparcia, np. słupa, podobnie jak w projekcie Prosty 3.
Prosty 1A
Mam pytanie do projektantów: czy waszym zdaniem zmiana materiału pokrycia dachowego np. na blachę na rąbek pionowy negatywnie wpłynie na wygląd budynku? Może macie sugestie w tej kwestii i możecie polecić jakiś materiał, który byłby lżejszy, tańszy i bez negatywnego wpływu na wygląd budynku?
Prosty 1A
Prosty 1A
Witam, Bardzo podoba mi się ten projekt jednak w planie zagospodarowania mam zapis, że muszę wykonać czerwony dach. Czy uważacie Państwo że dla tego projektu da się wykonać jakąś sensowną elewację (ładnie wyglądającą) z czerwonym dachem?
Prosty 1A
Czy istnieje mozliwosc wybudowania tego domu bez garazu lub zabudowanie tarasu?(chodzi o to aby dom nie posiadal tarasu).
Oczywiście, jest to bardzo prosta modyfikacja polegająca jedynie na wykreśleniu bryły garażu z dokumentacji, nie wymaga to żadnych dodatkowych korekt w projekcie ani obliczeń konstrukcyjnych. Może to zrobić każdy architekt posiadający uprawnienia w ramach adaptacji do warunków miejscowych.
